Bikin Sendiri Osiloskop Menggunakan Laptop

Suatu ketika saat membutuhkan osiloskop untuk keperluan melihat seberapa besar kerutan (ripple) tegangan pada kelistrikan di mobil. Sistem pengapian, putaran alternator, kedipan lampu high-beam, dan lain-lain umumnya mengeluarkan noise atau kerutan tegangan, Nah, ini yang mau dicari tau, seberapa besar noise-noise tersebut, dan sebagainya.

Osiloskop adalah tools yang sangat mahal, dan umumnya hanya digunakan di laboratorium elektronika/listrik.

Akhirnya saya menemukan aplikasi untuk menjadikan laptop / PC sebagai Osiloskop dengan bantuan beberapa komponen sebagai antarmuka (interface) nya.

Komponen yang digunakan sangat sederhana dan sangat murah!..

Hanya memerlukan:

• Resistor 22K ohm : 2 buah
• Resistor 82K ohm : 2 buah
• Potensiometer 50K Linear : 1 buah + Knop pemutarnya
• Kabel Shield Stereo : 1 meter
• Jack Stereo 3.5mm : 1 buah
• Terminal Tester

Ini skema elektronika nya…

Keterangan skema:

• Resistor 22K berfungsi sebagai batas pengaman tegangan yang masuk ke soundcard Laptop.
• Potensiometer berfungsi sebagai penahan tegangan masuk, apabila tegangan yang digunakan lebih dari 5volt, maka potensiometer perlu di geser agar soundcard tidak rusak akibat kelebihan tegangan input.
• Gunakan kabel audio terselubung (Shielded Wire) agar dapat terlindung dari sinyal / induksi dari sekitar kabel tersebut.

Rangkaian setelah disolder..

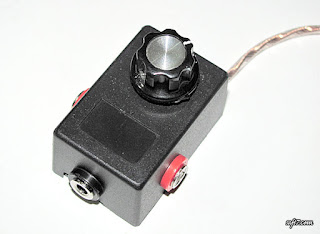

Box kecil dipilih sebagai kemasan unit interface ini.

tampak bagian dalam setelah komponen dipasang..

Jadi deh…

Merakit Kabel Jack..

Sip.. selesai sudah… tinggal di test..



Gunakan Laptop yang ada LINE-IN/MIC inputnya..

Masukkan Jack Stereo ke LINE-IN/MIC

APLIKASI OSILOSKOP

Aplikasi yang digunakan adalah ZELSCOPE, yang bisa di download di www.zelscope.com .
Aplikasi ini Trial-14hari, yang dapat di beli dengan harga tidak lebih dari seratus ribu rupiah ($9.95 USD).
